CADWorx Instrumentation
针对仪表与控制系统设计工程师的3D CAD设计模块
Instrument Manager 是一款新型的"以数据为中心"的仪表设计和文件管理软件。主要用来自动生成各种仪表文件，比如仪表规格书、仪表回路图、仪表安装图、接线图、仪表索引报告、材料表、电缆清单、互联报告和许多其它文档。可以与AutoCAD P&ID和CADWorx P&ID实时链接。
Instrument Manager 功能介绍 - 第一部分
软件界面演示与基础功能操作
Instrument Manager 功能介绍 - 第二部分
高级功能与数据管理演示
为什么选择 Instrument Manager?
Instrument Manager 能够实现：
专为仪表和控制系统工程师开发
仪表设计工程师通常将基于PLC或DCS的控制系统进行连续过程控制。这些控制系统的仪表、I/O和连接需要大量的文档（例如规格书和回路图），所有这些都可以使用Instrument Manager高效的生成。
快速绘图
自动生成回路图（AutoCAD+Brics CAD格式）
自动生成仪表安装图（AutoCAD+Brics CAD格式）
自动生成接线图（AutoCAD+Brics CAD格式）
自动生成仪表安装图（AutoCAD+Brics CAD格式）
自动生成接线图（AutoCAD+Brics CAD格式）
双向链接AutoCAD P&ID和CADWorx P&ID
- AutoCAD P&ID 和CADWorx P&ID数据库（或其它用户定义的"元件"数据库）可与Instrument Manager实时链接，可很容易获取并修改从P&ID中获得的数据。
- 导入导出是最常用的将供应商的数据和客户的数据整合的方式。
- 可直接从客户仪表规格书中导入导出。
快速生成各种文件
- 自动生成仪表规格书（MS-EXCEL 格式）
- 自动生成仪表索引报告
- 自动生成材料表
- 自动生成电缆清单

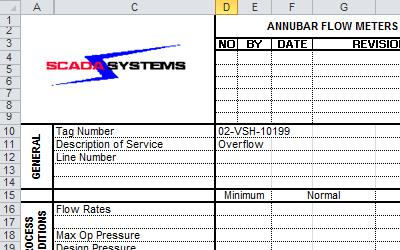

仪表数据管理界面
展示仪表规格书与数据表管理功能

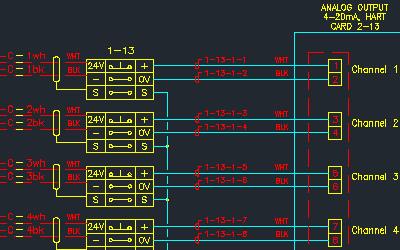

回路图自动生成
展示自动生成的仪表回路图与接线图
数据库
- 可选择使用MS Access 和 SQL Server数据库。
- 表格和表格结构都允许用户任意定义。
- 现已可以实现多用户设计了。
- Elecdes单线和电缆框图中的初步组件、电缆和设备信息可迅速的传递到你的Instrument Manager数据库中。
- Instrument Manager电缆表、组件合设备可迅速的实现在Paneldes中建模，干涉分析、电缆敷设和桥架充满率。
用户界面
用户可以在熟悉的拖放式的"浏览器样式"环境中工作，也可在能进行行和列复制/黏贴，搜索和替换，过滤，排序，增量和其他众多工具的电子表格式的环境中工作。文件夹相当于仪表和其他组件的收纳器。使用客户数据表作为你的数据输入的方式。
用户管理
用户可以设置为管理员、用户和查看者。管理员可以是普通的使用者，也可是管理其他使用者，有高级的设置权限。用户管理熟路和网络内部的数据库，以便快速生成输出文件。查看者只有数据库的"只读"权限。
数据特性
仪表数据额定值和规格放在"per instrument type"表中，这些内容很大程度上都是允许用户定义的。所有元件都有"生成规格书的能力"，并都有仪表规格书。允许用户定义"WYSIWYG"仪表规格书。
模板系统
大多数输出文档和图纸都是基于模板生成的，因此他们的外观和数据内容由用户控制。模板通常为AutoCAD格式的图纸，MS-EXCEL格式的仪表规格书和 MS Access 格式的报告。
电气端子和链接
- 组件与其相关区域，设备或类似的通过拖放机制来建立两个项之间的关联，电气连接也可以通过这种方式实现。通过拖动一个或多个导线或将整个电缆拖到端子排（仪表）上，可以进行批量端接。
- 回路和端子排图形上显示 WYSIWYG 就表示回路和端子排已连接。
- 仪表和其他基于目录数据库的设备可以预先分配电缆类型，自动电缆命名，若是端子移除了，就需要手动添加端子。
- 带有效物料代码的导入组件可以采用其各自目录中指定的电缆和端子。
深入支持
提供800 多个广泛且详细的软件帮助主题，包括分步说明。
提供电话和电子邮件技术支持。
提供培训课程。
提供电话和电子邮件技术支持。
提供培训课程。
