Paneldes Panel Designer
专为电气设备制造商的3D CAD 电气柜及面板设计软件
Paneldes Panel是EDS套装中一款 3D CAD 电气柜及面板设计软件。
Paneldes 软件促进和增强了电气模型和电气柜面板总体布置的构造，并可进行布线、填充、和线长度计算，以及干扰分析和材料报告。
Paneldes 软件适用于需要技术文档和CAD图的开关设备制造商，例如电气面板布局，线束设计，和制造前的总布置图。
功能特点
电气柜设计
- 参数化的机柜、设备、端子排、仪表、管道、配件、附件、螺丝排/切口等元件可自动进行3D捕捉
- 所有元件，视觉精度/可选的切割细节和可选尺寸，都可以进行3D和2D的用户块定义
- 可从元件数据库中自动创建模型和插入设备
- 自动增加默认的元件名称，用户可以定义命名规则
- 可自动从初级的单线图和框图中选择组件，还可从最终的电路图中选择组件
- 可通过Elecdes目录数据库进行数据库驱动的组件的选择和块选择
- 一次操作即可用数据库驱动的群编辑对多个元件的位号、特性、选型进行编辑
- 自动生成具有集成标签和填充智能信息的3D线束图
- 可自动生成2D展开视图和总图
- 自动标注定位尺寸
报表生成

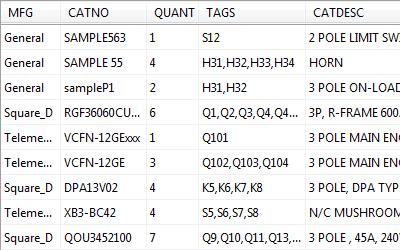

- 自动生成材料表和汇总材料表
- 组件位号双表格
- 可自动实现如统计线长、桥架填充和线载优化布置计算，并生成多种类型的材料标签
- 元件名称自动与交换板
- 自动生成电气柜布线表和线号表和电缆标签表的详细细节
- 智能网络一致性检查，将高亮显示存在潜在问题的位置
CAD软件集成
AutoCAD
兼容和集成 AutoCAD 2018 - 2025
GstarCAD/LusoCAD
兼容和集成 GstarCAD/LusoCAD Professional 2021 - 2024
BricsCAD Pro
兼容和集成 BricsCAD Pro v21 - v24
添加可用于CAD工具集、菜单和命令，并显示在CAD软件的用户界面上。
添加可用于CAD ribbon 工具条到CAD 用户界面上。
对于没有CAD软件的用户，GstarCAD Professional 可与EDS绑定使用。
添加可用于CAD ribbon 工具条到CAD 用户界面上。
对于没有CAD软件的用户，GstarCAD Professional 可与EDS绑定使用。
了解更多
如果您对Paneldes Panel Designer感兴趣，或者需要了解更多产品信息，请随时联系我们。
