静设备设计系统

Di-Equipment

面向过程装备行业的专业设计系统，一次输入自动完成三维建模、合规设计、图纸生成

产品简介

专业工程师团队自主研发的静设备行业专业设计系统
智设-静设备设计系统（Di-Equipment）是由专业工程师组成的资深团队完全自主研发的面向过程装备（静设备）行业的专业设计系统， 为卧立式设备、换热器、塔器等静设备的投标、报价、设计、分析和评估提供的完整解决方案。
通过该系统，工程师可实现一次输入，自动完成静设备的三维模型创建、合规设计、二维图纸生成、 模型集成等繁琐工作。系统还涵盖了传统CAD软件的二维绘图、三维建模等功能， 工程师无需频繁切换平台即可完成静设备的全部设计工作，节省大量设计、修改和校对的时间， 提高设计精度和效率，通过接口定制，可为主流ERP和MES系统提供工艺加工数据。

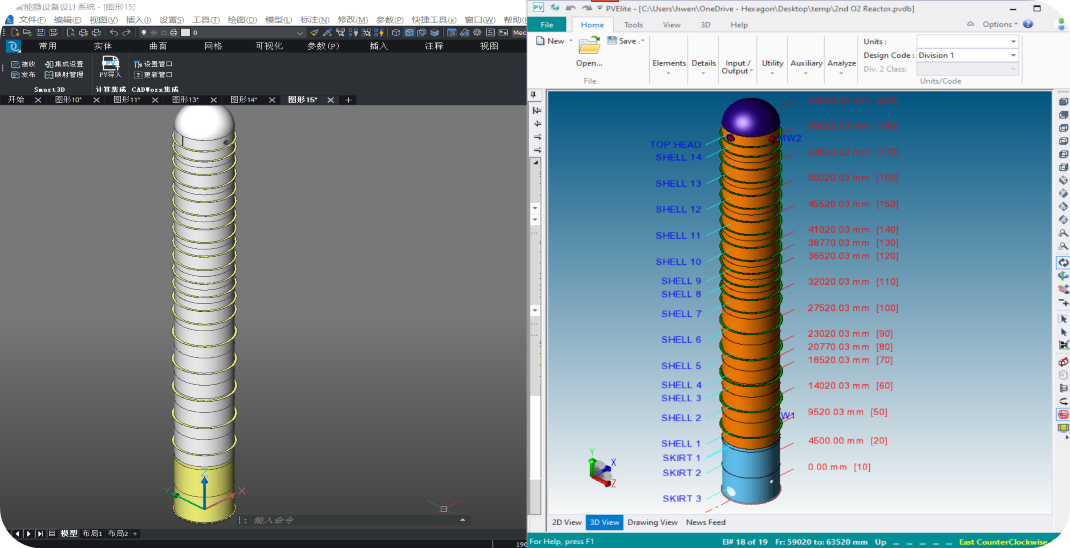

静设备设计系统界面静设备设计系统界面

产品演示

观看产品演示视频，了解静设备设计系统的强大功能
如果视频无法播放，请点击这里前往B站观看

优势特点

全面的功能特性，为静设备设计提供完整的解决方案
智设-静设备设计系统目前包含建模模块、分析计算模块、出图模块、库管理模块四大核心模块，四个模块采用统一的核心数据库，减少各设计流程间数据的重复录入，保证数据的统一。系统采用"单机数据库+企业数据库"双数据库模式，当系统不在企业局域网内使用时以单机数据库进行数据存储，一旦进入局域网，可将单机数据库同步到企业数据库，实现线上和线下系统应用数据的统一。
数据库系统界面

DE软件V3.0支持设备类型

覆盖储罐类、分离设备类、容器类、塔器类、换热设备类、反应设备类等多种设备类型
分类类型结构特点典型应用场景设计规范/示例
储罐类立式储罐（平底锥顶）平底 + 锥顶/拱顶，容量≤10,000m³常压液体储存（油品储罐）GB 50341
分离设备类旋风分离器离心力分离气固/气液，无运动部件粉尘回收（催化裂化装置）GB 150
过滤器（袋式/板框式）多孔滤芯/滤网结构，分压力式与真空式化工原料净化、气体精密过滤GB 150
容器类圆筒形容器圆柱形筒体 + 椭圆形、碟形、球冠、半球形封头、平盖、法兰等，立式或卧式反应釜、分离罐、储罐等GB 150
塔器类板式塔内部设多层塔盘（筛板、浮阀、泡罩）石油分馏塔、吸收塔NB/T 47041、API 560
填料塔填充规整/散堆填料，增大气液接触面积环保废气处理塔、萃取塔NB/T 47041、HG/T 20582
换热设备类管壳式换热器壳体 + 管束 + 管板，分固定管板式、浮头式、U型管式炼油装置高温换热器GB/T 151
反应设备类釜式反应器带搅拌装置聚合反应（聚合釜）、液相混合GB 150

系统要求

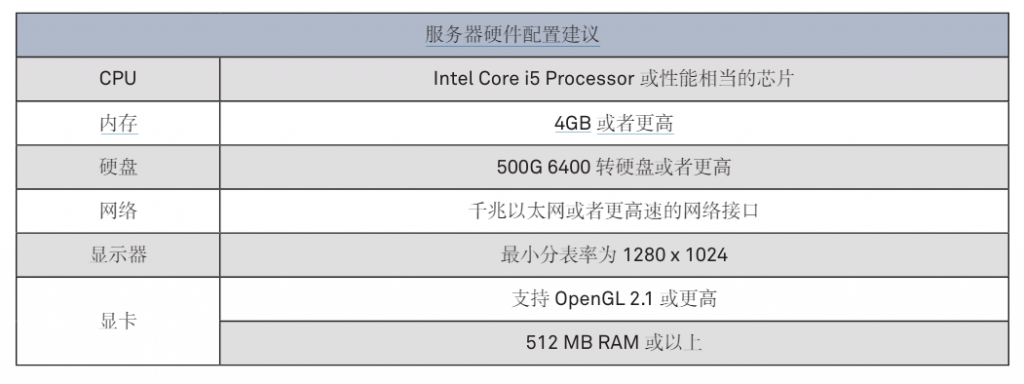

硬件要求

硬件要求
Preview

软件要求

Windows10 & Windows11 专业版 & 旗舰版 (64bit)
Microsoft .NET Framework 4.8 或更新
Office 2010（推荐）及以上
PDF 阅读器

准备开始使用 Di-Equipment？

联系我们的专业团队，获取详细产品信息和技术支持
