激光三维扫描系统
基于先进的3D扫描技术和专业的逆向工程方法，为您提供高精度的设备建模和工程图纸重建服务

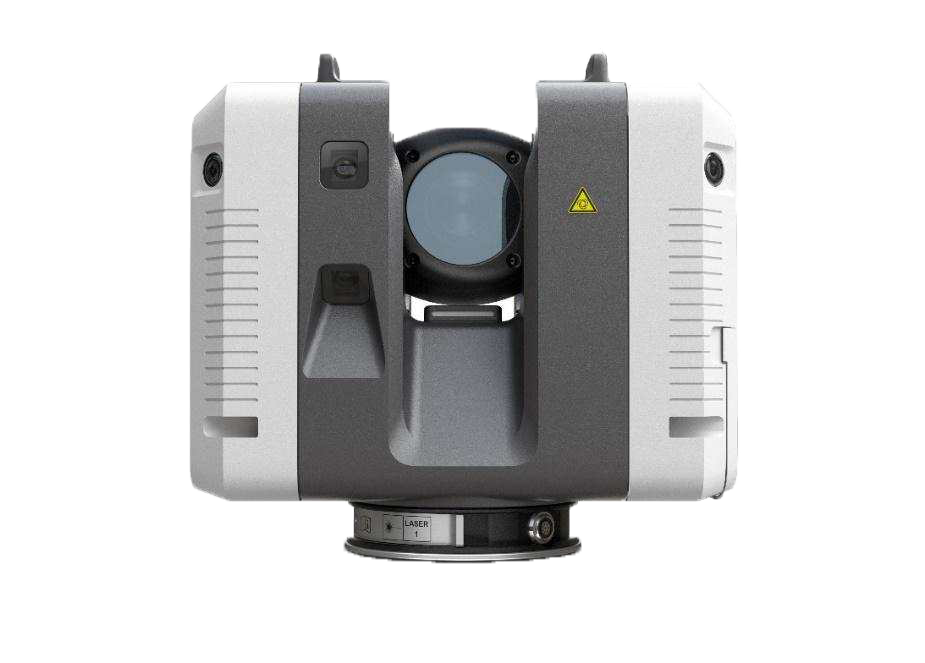

徕卡三维激光扫描仪RTC360
高精度三维激光扫描解决方案
1
高精度扫描
毫米级精度，满足工程测量要求
2
快速扫描
2分钟内完成扫描和HDR成像
3
HDR成像
高动态范围图像，细节更丰富
4
自动配准
VIS系统自动站点预配准
徕卡三维激光扫描仪RTC360
5
边缘计算
现场实时处理，无需等待
6
全自动工作流程
超快、详细的激光扫描
7
实时现场反馈
即时查看扫描数据质量
核心优势 - 技术特性
先进的激光扫描技术，为您提供高精度、高效率的3D数据采集解决方案
01
高精度激光扫描
采用徕卡专利的激光扫描技术，实现毫米级精度，满足各类工程测量需求。
毫米级精度多种扫描模式高动态范围自动配准
02
超快扫描速度
BLK360在30秒内完成360度全景扫描，RTC360在2分钟内完成扫描和HDR成像，大幅提升工作效率。
30秒全景扫描68万点/秒速度2分钟快速扫描HDR高动态成像
03
智能工作流程
VIS视觉惯性系统和Cyclone软件套件实现全自动化、超快速、详细的激光扫描，无需人工干预。
VIS自动配准现场实时处理无人工干预工作流程优化
04
完整软件生态
Cyclone FIELD 360移动应用和REGISTER 360 PLUS办公软件无缝集成工作流程，实现从数据采集到模型构建的全流程数字化管理。
移动端控制实时数据查看云端发布多格式导出
核心优势 - 软件生态
完整的软件生态系统，实现从数据采集到模型构建的全流程数字化管理
01
Cyclone FIELD 360
徕卡Cyclone FIELD 360移动应用，提供现场数据采集、实时处理和云端发布功能。
现场数据采集实时处理云端发布多格式导出
02
REGISTER 360 PLUS
徕卡REGISTER 360 PLUS办公软件，提供完整的点云数据管理和模型构建功能。
点云数据管理模型构建数据导出云端集成
03
VIS视觉惯性系统
VIS视觉惯性系统实现自动站点预配准，大幅提升扫描效率和精度。
自动站点预配准高精度定位实时反馈无需人工干预
04
Cyclone软件套件
徕卡Cyclone软件套件提供完整的3D扫描和逆向工程解决方案。
3D扫描逆向工程点云处理模型构建
技术规格
扫描精度
BLK360： 4 mm @ 10 m；RTC360：3 mm @ 10 m
高精度激光扫描，满足各类工程测量需求。
扫描速度
BLK360：68万点/秒；RTC360：200 万点/秒
BLK360超快扫描速度；RTC360快速扫描和HDR成像，实现两分钟内创建详细的 3D 点云。
工作距离
BLK360：最近 0.5 m - 最远 45 m；RTC360：最近 0.5 m - 最远130 m
适用于不同场景的扫描距离，满足各类应用需求。
重量
BLK360: 1.2kg, RTC360: 2.5kg
便携式设计，轻松携带至现场。
应用场景
石油化工行业
解决改造项目中因原有管线错综复杂、图纸缺失或不准导致的碰撞风险和高精度测量难题，通过RTC360对整个站场进行快速高精度扫描，生成真实点云模型作为改造设计的唯一可信依据。
高速高精度点云采集
点云与CAD/BIM设计模型集成
虚拟碰撞测试
减少返工风险
制药食品行业
解决洁净厂房改造中需满足严格合规性（GMP/GSP）、避免污染且不能长时间停产的痛点，通过BLK360进行非接触式高效测量，快速生成现状模型以优化布局和施工规划。
洁净环境非接触测量
快速点云采集
无尘室合规性验证（如坡度、空间）
布局优化模拟
海工船舶行业
解决船舶内部空间复杂、改造设计缺乏精确现状数据导致的安装干涉风险，通过RTC360对机舱等狭小空间进行扫描，获取完整点云数据用于精确设计和新设备虚拟安装验证。
狭小复杂空间扫描
逆向建模
设备/管线虚拟预装配
干涉检查
静设备制造与冶金行业
解决大型冶金容器（如高炉、转炉）内部衬里腐蚀磨损难以精准测量、存在安全生产隐患的痛点，通过RTC360进行定期扫描监测，精准评估衬里厚度变化，实现预测性维护。
内部扫描监测
点云数据厚度分析
腐蚀磨损量化评估
寿命预测与维修规划
成功案例
海油工程某项目用徕卡RTC360 CN打造数字沙盘
项目背景
在全球经济浪潮中，海洋工程行业需要突破增长瓶颈。海油工程特种设备分公司采用系统性、延伸性发展战略，聚焦智能化运维与数字化服务，为高质量发展开辟新空间。
技术方案
设备选择：采用徕卡RTC360 CN 3D激光扫描仪
扫描范围：15,000平方米平台区域
数据精度：毫米级误差控制
项目成果
扫描效率：仅用10天完成全部扫描工作
数据规模：采集21.2亿个点云数据
数字化成果：快速生成可编辑BIM模型，孵化"数字沙盒"预测改造设计冲突

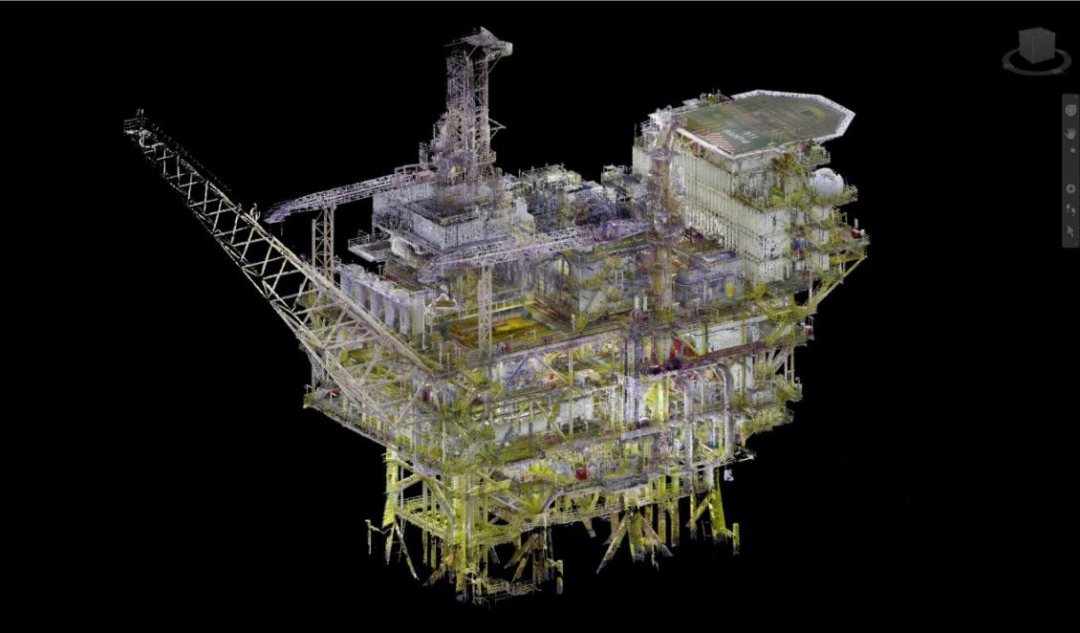

3D点云模型展示

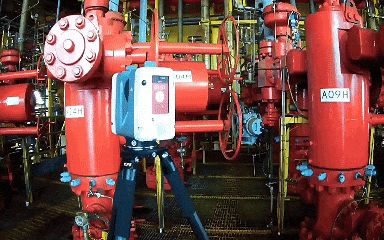

激光扫描仪现场应用
